¿Qué era la Carta de Ajuste y para qué servía realmente?
Jose Antonio Carravilla BlancoSi creciste viendo la televisión en España hace unas décadas, probablemente recuerdes una imagen formada por círculos, cuadrículas, barras de colores y tonos grises que podía permanecer durante largos minutos en la pantalla.
Era la Carta de Ajuste.
Para muchos niños significaba simplemente una cosa: todavía no había empezado la programación. Pero aquella extraña imagen no estaba ahí para decorar ni para hacer más llevadera la espera. Cada uno de sus elementos tenía una función técnica.
¿Qué era exactamente la Carta de Ajuste?
La Carta de Ajuste era una señal de prueba utilizada para comprobar y calibrar la imagen y el sonido de la televisión.
En una época en la que los canales no emitían durante las 24 horas, la señal podía ponerse en antena antes de comenzar la programación para que tanto los técnicos como los espectadores comprobaran que todo funcionaba correctamente.
En TVE, la Carta de Ajuste comenzó a utilizarse prácticamente desde el nacimiento de la televisión en España, en 1956.
Durante años apareció habitualmente antes de las emisiones y terminó convirtiéndose, casi sin pretenderlo, en una de las imágenes más reconocibles de la televisión española.
¿Para qué servía la Carta de Ajuste?
Los antiguos televisores necesitaban muchos más ajustes manuales que una pantalla moderna.
Con ayuda de la Carta de Ajuste podían comprobarse aspectos como:
- Brillo y contraste
- Definición de la imagen
- Geometría y proporciones
- Color y saturación
- Centrado de la imagen
- Calidad de la señal recibida
En otras palabras, aquella imagen que parecía tan extraña era en realidad una herramienta de calibración.
¿Qué significaban el círculo, las líneas y los colores?
La Carta de Ajuste no estaba diseñada al azar.
El círculo central, por ejemplo, servía para comprobar rápidamente si la geometría de la imagen era correcta. Si aparecía deformado y parecía un óvalo, podía indicar que la pantalla necesitaba ajustarse.
Las cuadrículas y líneas permitían comprobar la proporción, el centrado, el enfoque y posibles deformaciones de la imagen.
Las escalas de grises ayudaban a ajustar brillo y contraste y a comprobar que el televisor distinguía correctamente entre diferentes niveles de luminosidad.
Y con la llegada de la televisión en color, las barras de colores permitían verificar y calibrar correctamente la reproducción cromática.
Así que aquella especie de dibujo geométrico era, en realidad, un conjunto de pruebas visuales reunidas en una sola pantalla.
¿Por qué sonaba música mientras aparecía?
Otro recuerdo inseparable de la Carta de Ajuste era la música.
TVE solía acompañarla con música instrumental, clásica y otros estilos. No era solamente una forma de llenar el silencio.
El sonido también permitía comprobar y ajustar el volumen y la recepción de audio del televisor.
Así, mientras la imagen ayudaba a calibrar la pantalla, la música permitía verificar que la parte sonora de la emisión también funcionaba correctamente.
¿Por qué había Carta de Ajuste si hoy la televisión emite todo el día?
Porque la televisión de entonces funcionaba de una manera muy diferente.
Hoy encendemos el televisor a las tres de la madrugada y encontramos canales emitiendo películas, informativos, concursos, publicidad o reposiciones.
Durante los primeros años de TVE, en cambio, la programación ocupaba solamente unas pocas horas al día.
Antes de que empezaran los programas podía emitirse la Carta de Ajuste durante bastante tiempo. De hecho, RTVE recuerda que habitualmente aparecía aproximadamente una hora antes de comenzar las emisiones.
Para varias generaciones terminó convirtiéndose en una especie de cuenta atrás televisiva: cuando aparecía, sabías que tarde o temprano empezarían los programas.
¿La Carta de Ajuste siempre fue en color?
No.

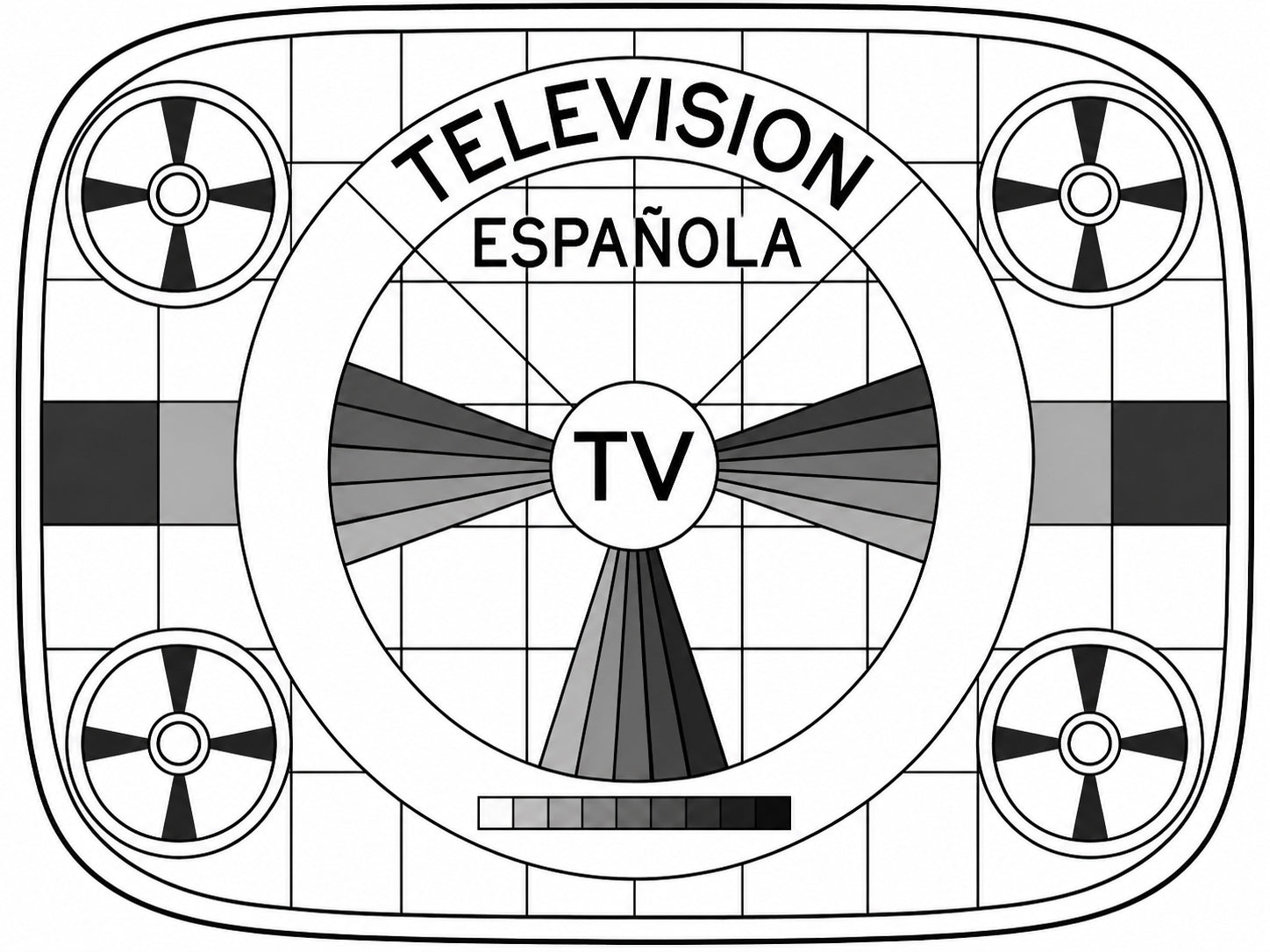

Las primeras cartas utilizadas por TVE eran naturalmente en blanco y negro, porque así eran también las emisiones y los televisores de aquella época.
Con la llegada de la televisión en color se incorporaron patrones específicamente diseñados para comprobar también la reproducción cromática.

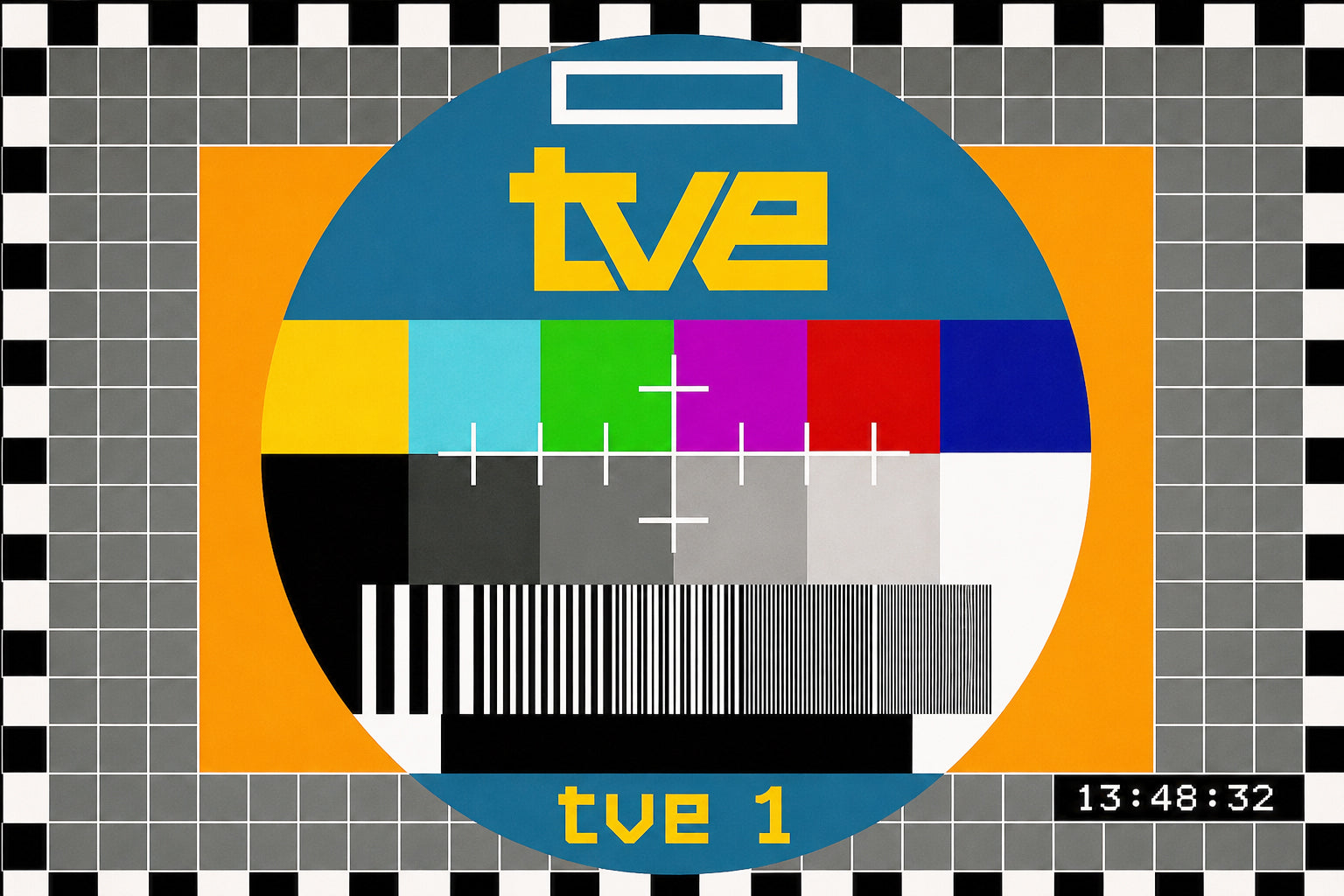

La conocida Carta de Ajuste en color de TVE utilizaba una combinación de círculo, cuadrícula, barras cromáticas, escalas de grises y otros elementos técnicos que permitían comprobar rápidamente diferentes aspectos de la señal.
¿Cuándo desapareció la Carta de Ajuste de TVE?
Su desaparición llegó cuando dejó de existir el motivo principal por el que los espectadores la veían.
A medida que las cadenas comenzaron a emitir durante las 24 horas, ya no había largos períodos entre el encendido de la señal y el comienzo de los programas.
La Carta de Ajuste dejó de aparecer regularmente en La Primera en 1995 y continuó durante algunos años más en La 2, donde desapareció de la programación habitual a comienzos de 2001.
Las señales de prueba no desaparecieron del mundo profesional, pero dejaron de formar parte de la experiencia cotidiana del espectador.
¿Por qué la Carta de Ajuste provoca tanta nostalgia?
Probablemente porque representa algo que hoy resulta difícil imaginar: esperar a que empezara la televisión.
No había plataformas bajo demanda, vídeos en internet ni cientos de canales disponibles a cualquier hora.
A veces había que esperar delante de una pantalla inmóvil hasta que comenzaban los dibujos animados, una película o el programa que querías ver.
Para quienes vivieron aquella época, la Carta de Ajuste quedó asociada a las tardes de infancia, los primeros televisores en color y una forma completamente diferente de consumir televisión.
Lo que nació como una herramienta técnica terminó transformándose con los años en un auténtico icono de la nostalgia televisiva española.
Una imagen técnica convertida en símbolo de una generación
Quizá lo más curioso de la Carta de Ajuste sea precisamente eso: nunca fue diseñada para convertirse en un símbolo cultural.
Sus círculos, barras y cuadrículas tenían una finalidad puramente práctica.
Pero millones de personas la vieron tantas veces que aquella imagen terminó formando parte de sus recuerdos.

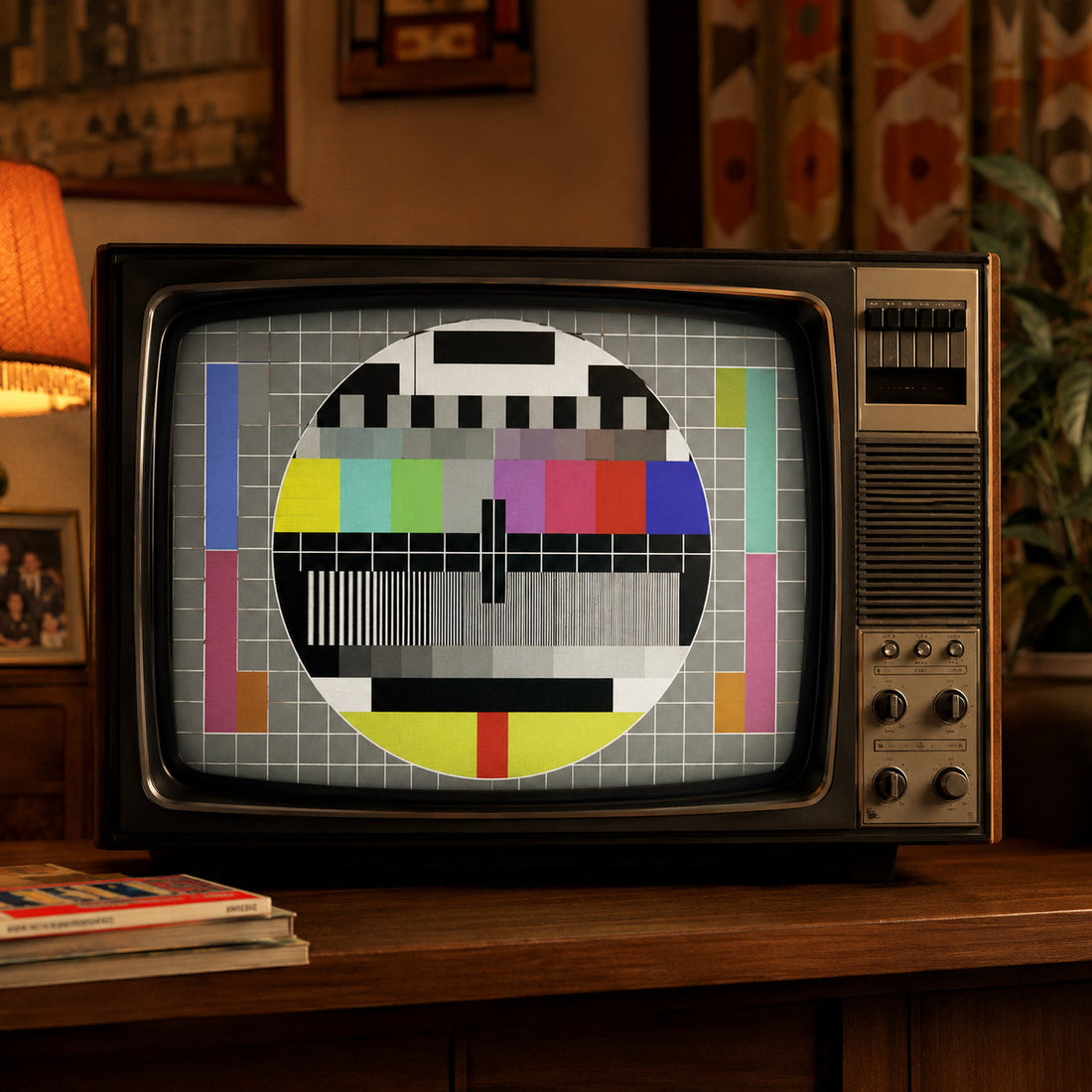

Hoy verla de nuevo puede transportarnos inmediatamente a una época de televisores de tubo, pocos canales y tardes esperando a que comenzara la programación.
